Общая инструкция по сборке камер холодильных


Всем привет!

Сегодня мы научим Вас собирать холодильные камеры!

Для начала объясним что речь идет только о сборке камер холодильных с соединением шип-паз! И давайте сразу  условимся что КХ — это ничто иное как Камера холодильная)

Так же Важно: к работе допускаются лица достигшие 18 лет,
прошедшие входной инструктаж по технике безопасности и
изучившие данную инструкцию.

И конечно же надо понимать что монтаж камеры (не типовое исполнение)
производить в соответствии с чертежом, согласованным и
утвержденным заказчиком.

Итак приступим)

Для начала нам предстоит очень важная проверка комплектации камеры холодильной.

Камера холодильная состоит, в зависимости от
комплектации заказа,из следующих основных элементов (Рис.1):

— Панель проема с дверью,
— Панели стеновые,
— Панели пола,
— Панели потолка,
— Угловые стойки,
— Профиль П-образный, (см. комплектацию заказа),
— Уголок внутренний (см. комплектацию заказа)

Кроме основных элементов, в зависимости от комплектации
заказа, вместе с КХ могут поставляться:

— Панели перегородок,
— Проемы и двери внутренних перегородок,
— Отбойники (внешние и внутренние)
— Металлические накладки проемов
А также другие элементы, указанные в заказе.

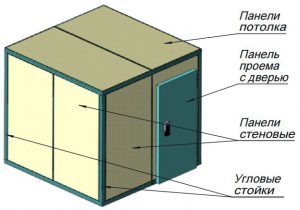

Рис.1. Камера холодильная (соединение шип-паз)
Размеры 2,56х2,56х2,36

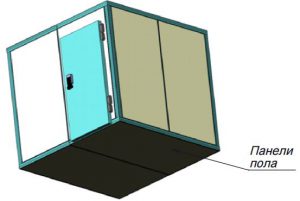

Рис.2. Камера холодильная(соединение шип-паз)
Размеры 2,56х2,56х2,36.
Разнесенный вид.

Теперь о самой простой сборке  КХ.
Соединение шип-паз, является простым, надежным и
быстросборным вариантом для монтажа друг с другом панелей
холодильных камер.
Рекомендуется, при сборке, иметь в наличии резиновую киянку,
силиконовую смазку спрей. Сборку производить на ровной, чистой
поверхности.
Рекомендуется, соблюдать круговой порядок сборки, т.е. слева на
право от панели проема или наоборот. Перед сборкой,
желательно пройти места соединений силиконовой смазкой
спреем, для уменьшения коэффициента трения между
поверхностями и облегчения смыкания панелей между собой.

А про сборку  панели пола я вам расскажу следующее.
Край панели с выступом «шип» завести в ответную панель «паз» и
сомкнуть обе панели по радиусной траектории. (Рис.3). При
необходимости, подбить киянкой панели друг с другом.

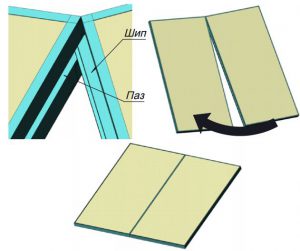

Рис.3.Сборка панелей пола.

На собранные панели пола надо установить панель проема и
угловую стойку.
Панель проема и угловую стойку, стыковать также как панели
пола, т.е. завести один край высота шип» в «паз» и по радиусной
траектории защелкнуть соединение шип-паз.(Рис.4)

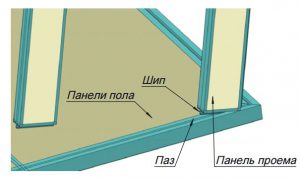

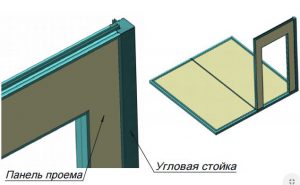

Рис.4.Сборка панели проема с панелями пола

Далее следует

Сборка панели проема с панелями пола

Сборка стен КХ.

Стены КХ собираются таким же способом, как панели пола и
панель проема. Необходимо помнить о круговом направлении
сборки стен КХ. (Рис.5).

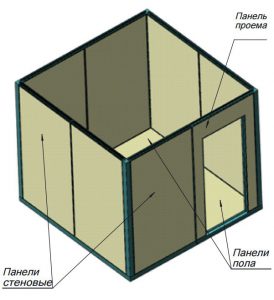

Рис.5.Сборка стеновых панелей КХ

Сборка потолка КХ.

Потолок КХ собирается таким же способом, как панели пола,
панель проема, стеновые панели.(Рис.6)

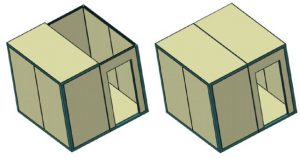

Рис.6.Сборка панелей потолка КХ

После сборки всех панелей КХ. Углы камеры изнутри
проклепать уголком, поставляемым в комплекте с КХ.
Навесить и отрегулировать дверь. (Рис.7.)

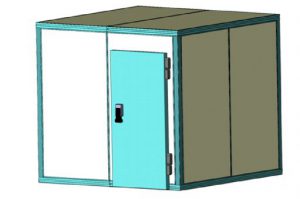

Рис.7.КХ в собранном виде.

Как Видите задача простая, но если вам хочется доверить

эту ответственную работу специалистам, то свяжитесь с нами

8 495 177 67 58

8 800 707 45 16 (звонок бесплатный)



или оставьте свою заявку в форме обратного звонка.

Так же можно отправить нам сообщение на почту ktv@crystall.ooo.
